技術指標

說 明

裝置功能

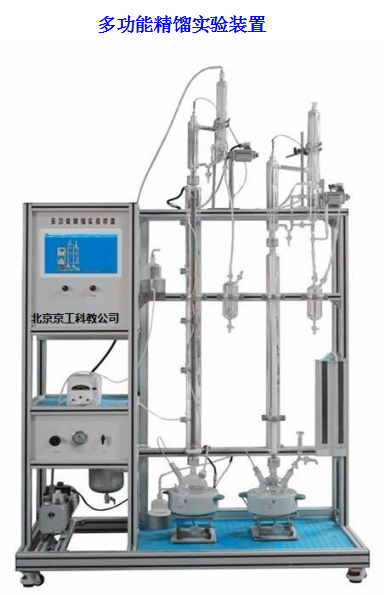

•  用于各種有機物質的精制分離，裝置有兩個塔，一個為無側口的玻璃塔 體 ，另一個為有五個側口的玻璃塔體，配有擺錘式的回流塔頭，既可以實現連續操作，又可以進行間歇操作，既可采用分相回流，又可采用混相回流。

•  可 實現 反應精餾、萃取精餾、普通常減壓精餾等操作。

•  裝置能完成不同回流比操作，考察回流比對產物分布、分離效率的影響。

4 、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

5、 裝置可實現移動終端掃碼，獲取裝置工藝視頻介紹。

主要配置

玻璃 雙 精餾塔、 玻璃塔釜、玻璃 冷凝器、 油水分離器 、 加 熱器 、流量計、 U型壓力計、 溫 度傳感器 、 真空系統 、 中央處理器 、 觸摸屏、 高品質鋁合金型材框架 。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓 AC220V ，功率 2KW ，標準單相三線制。

技術參數

1 、雙玻璃填料塔，塔體直徑φ 20mm ，塔 1 ：高 1400mm ，塔 2 ：高 1200mm 。不銹鋼φ 2 × 2mm θ網環填料，塔體外壁二段透明導電膜加熱保溫 ， 塔釜容積 500ml 。雙塔可獨立操作。

2 、雙預熱器與控溫系統，溫度與塔頂回流自控，塔頂、塔釜測溫獨立數字顯示。

3 、塔 1 ：五側口，塔 2 ：無側口，塔體外壁 2 段導電膜加熱保溫，塔 1 和塔 2 均 有溫度與回流自控，塔 1 和塔 2 的塔頭為蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。

4 、蠕動泵 2 臺 ， 外控功能：轉速控制，方向控制，啟?？刂啤＾D(zhuǎn)速范圍： 0.1- 5 0rpm 。轉速分辨率： 0.1rpm 。流量范圍 : 0.0 1 - 3 0m l /min 。

5 、 250ml 高位玻璃加料瓶， 液體 轉子流量計：范圍 2.5 ～ 25ml/min ，數量 2 套。

•  真空系統：含真空泵、緩沖罐，閥門、壓力計等。

•  加熱器：功率 3 00W，集成控制。

•  溫度傳感器：Pt100，顯示分度0.1℃。

9 、中央處理器：執行速度0.64μs，內存容量16K ，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

10 、模擬 量 模塊：高達16位分辨率，總和精度±0.5% ，內建RS485通訊模式 。

11、 溫度模塊：分辨率0.1℃，精度0.5% ，內建RS485通訊模式。

12 、 采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作 。 HMI：投射式觸控技術，5000萬次觸摸點，內存 4 G ，功能：中央處理器數據顯示控制。

13 、額定電壓： 22 0V，總功率： 2.2 kW 。

14 、外形尺寸：1 5 00×5 5 0× 23 00mm（長×寬×高）， 外形為可移動式設計， 帶剎車 輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

1 5 、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

16、 配數據采集軟件一套，在線工業組態軟件一套 。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

觸摸屏

回流比控制 器

精餾 1 塔 釜 溫度

PT100 鉑電阻

觸摸屏

調壓模塊

精餾 1 塔 節

PT100 鉑電阻

觸摸屏

無

精餾 1 塔 頂

PT100 鉑電阻

觸摸屏

無

精餾 2 塔 釜 溫度

PT100 鉑電阻

觸摸屏

調壓模塊

精餾 2 塔 節 溫度

PT100 鉑電阻

觸摸屏

無

精餾 2 塔 頂 溫度

PT100 鉑電阻

觸摸屏

無
