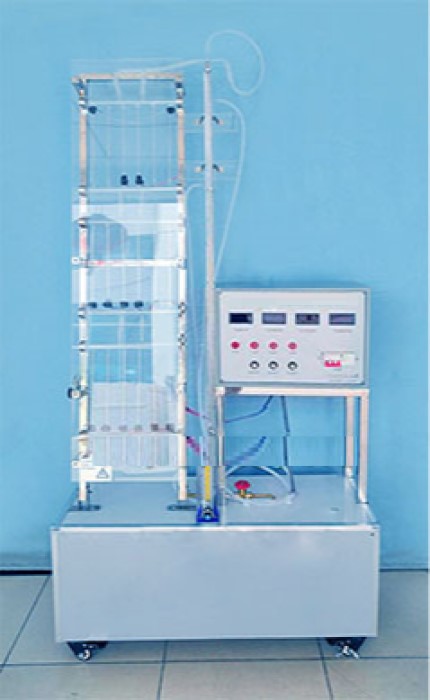

直流鍋爐工作原理實驗裝置 JG ACC-Z011 型 直流鍋爐工作原理實驗臺

一 . 實驗?zāi)康?
1. 觀察直流鍋爐的工作情況，加深對直流鍋爐的感性認識。
2. 測試直流鍋爐的水動力特性，了解直流鍋爐的水動力不穩定性。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制、功率≤ 4.5KW ；安全保護：具有接地保護、漏電保護、過流保護。
3. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
4. 裝置外形尺寸： 1000*400*2100mm 。
三 . 主要配置及參數
1. 加熱管組 1 套：材質玻璃、尺寸橫管外 φ32mm*352mm 、中間豎管外 φ15mm*305mm ，共計 6 根豎管、加熱絲電壓 220V 、電阻 100Ω 、功率 500W/ 組、共 3 組、并聯連接。
2. 蒸發管組 1 套：材質玻璃、尺寸橫管外 φ32mm*352mm 、中間豎管外 φ15mm*305mm ，共計 6 根豎管、加熱絲電壓 220V 、電阻 100Ω 、功率 500W/ 組、共 3 組、并聯連接。
3. 過熱管組 1 套：材質玻璃、尺寸橫管外 φ32mm*352mm 、中間豎管外 φ15mm*305mm ，共計 6 根豎管、加熱絲電壓 220V 、電阻 100Ω 、功率 500W/ 組、共 2 組、并聯連接。
4. 套管式凝汽器 1 套：材質玻璃、尺寸外 φ45mm*360mm ，內部裝有 9mm 螺旋形玻璃管（蒸汽在管內冷凝），套管式凝汽器中間空間通入自來水。
5. 調節支架：不銹鋼材質、尺寸長 1600mm* 寬 350mm 、角度可調。
6. 水箱 1 只：材質 304 不銹鋼、尺寸 500×350×230mm 。
7. 水泵 1 臺：冷熱水型增壓泵、電壓 220V 、功率 150W 、額定流量 10L/min 、額定揚程 12m 。
8. 流量測量與調節：面板式玻璃轉子流量計、液體、 4~40L/H 。
9. 測壓管：材質透明有機玻璃管、壁厚 1mm 、尺寸 φ10mm*1600mm 。
10. 三通、接頭、球閥、金屬編織軟管： 304 不銹鋼材質。
11. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；數字電壓表 3 只、數字電流表 3 只、固態調壓器 3 個；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成 。

。
