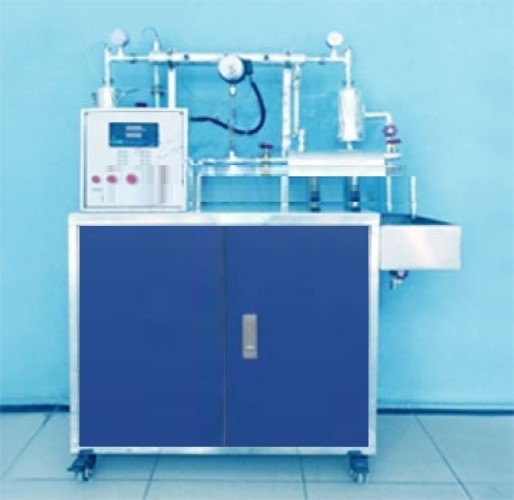

蒸汽冷凝時傳熱與給熱系數測試實驗臺 JG ACC-R010 型 蒸汽冷凝時傳熱和給熱系數測試裝置

一 . 實驗?zāi)康?
1. 掌握蒸汽冷凝換熱的換熱量 Φ 和表面?zhèn)鳠嵯禂?shù) h 及總傳熱系數 K 的測試和計算方法。
2. 熟悉冷凝換熱測試裝置的工作原理和使用方法。
3. 了解不同蒸汽壓力下的冷凝換熱時表面?zhèn)鳠嵯禂?shù)的變化規律。
二 . 技術指標
1. 裝置整體配置有多處溫度、壓力測點，試驗壓力小于 0.3Mpa ，溫度小于 130 ℃ 。
2. 裝置測量：溫度測量點≥ 4 套，壓力測量點 2 個。
3. 供水：需要外接自來水。實驗室需要有排水系統。
4. 工作電源：電壓 AC380V±10% 、 50Hz ，三相五線制，功率≤ 9000W ；安全保護：具有接地保護、漏電保護、過流保護。
5. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
6.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
7. 裝置外形尺寸： 1360×550×1570mm 。
三 . 主要配置及參數
1. 蒸汽發生器 1 套： 304 不銹鋼材質、壁厚 2mm 、配有加熱管、安全閥、蒸汽發生器緩沖罐、玻璃管液位計、隔熱裝置、進水管路、放空閥。
2.U 型加熱管：電壓 220V 、功率 3000W 、三組加熱。
3. 套管換熱器 1 個：內紫銅管，外 304 不銹鋼管，有效換熱長度≥ 300mm 。
4. 汽水分離罐 1 只： 304 不銹鋼材質，壓力可調。
5. 冷凝水液位保持罐 1 只： 304 不銹鋼材質，可觀察罐內凝結水的液位高度。
6. 過冷器盤管換熱器 1 個：材質 304 不銹鋼、壁厚 1.5mm 、尺寸 φ102mm*300mm 。
7. 計量水箱 1 只： 304 不銹鋼材質、壁厚 1.5mm 、尺寸 250mm*480mm*200mm 。
8. 壓力表 2 塊： -0.1 ～ 0.3MPa ， 0.01MPa/ 格，精度級別 1.6 級。
9. 壓力顯示及控制系統 1 套： -0.1 ～ 0.3MPa ， 0.01MPa/ 格， AC380V ， 30VA ，高低壓可調節，精度級別 1.6 級。
10. 彈簧式安全閥：排放壓力 0.3MPa 、 1/2 外絲接口、材質：銅。
11.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
12. 溫度傳感器 9 個：分度號 PT100 、測量范圍 -200~420 ℃ 。
13. 實驗管路、閘閥、球閥、彎頭、三通、內外絲、活接、卡套： 304 不銹鋼材質。
14. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；單相固態調壓器；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成 。
