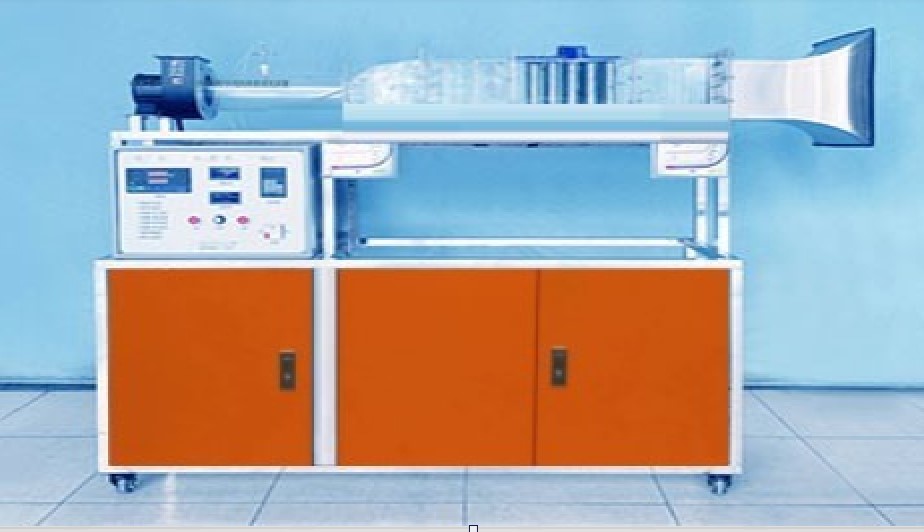

強迫對流管簇管外放熱系數測定實驗臺設備 JG ACC-R232 型 強迫對流管簇管外放熱系數測定裝置
一 . 實驗?zāi)康?
1. 了解對流放熱實驗的基本方法和特點；
2. 學會翅片管束管外放熱和阻力的實驗研究方法，管簇表面平均對流放熱系數 α 的實驗測定方法，并將實驗數據整理成準則方程式；
3. 鞏固和運用傳熱學課堂講授的基本概念和基本知識。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源：電壓 AC220V 、 50Hz ，單相三線制、功率≤ 930w 。安全保護：具有接地保護、漏電保護、過流保護。
3. 線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
5. 裝置外形尺寸： 1950×500×1550mm 。

三 . 主要配置及參數
1. 組合式風洞：透明有機玻璃材質，壁厚 6mm 。
2. 進口集流器：材質 304 不銹鋼、壁厚 1.2m 、大口 386*386mm 、小口 200*200mm 。
3. 整流柵板：材質 304 不銹鋼、壁厚 1mm 、 200mm*200mm*50mm 。
4. 翅片管 20 根：材質內襯不銹鋼外鋁制、尺寸外徑 φ34mm*212mm 、數量 60 。
5. 石英加熱管 4 個：電壓 220V 、功率 500W 。
6. 畢托管：不銹鋼材質，流量系數 0.999~0.998 。
7.Dwyer 、紅油斜管微壓計： -10~600pa ，含紅油 1 瓶，雙色管 1 條。
8. 離心風機：電壓 220V 、功率 330W 、頻率 50HZ 、轉速 2800r/min 、風量 13m3/min 、風壓 460Pa 、絕緣 B 級。
9. 變頻器：功率 0.75KW ， 220VAC 。
10.8 路巡檢儀 1 只：供電電源 220V 、 160*80 橫表、萬能輸入（含 4-20mA ）。
11. 溫度傳感器 8 個：分度號 PT100 、測量范圍 -200~420 ℃ ；分度號 K 、測量范圍 0~800 ℃ 。
12. 固態調壓器 1 個： 470KΩ/380V 。
13. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只，控制箱面板采用深藍色楷體；數字電流表、數字電壓表、變頻器控制面板；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成

。
