JGKY-HJ01 型 環境監測與治理技術綜合實驗平臺
大氣環境監測與整治技術性實踐教學平臺是依據高等教育改革目標，塑造應用性技能型人才的戰略方針，以前沿科技為出發點，緊密聯系潔凈工程環保處理設備的功能和優勢，并對高等學校對廢氣處理工藝運用與創新實踐教學的具體需求而專業研制出綜合型實驗裝置，涉及到機械設備除塵技術、過慮除塵技術、有機廢氣消化吸收技術性、有機廢氣吸咐技術性、抽樣無損檢測技術、在線檢測技術智能程序控制系統等各個方面更深層次的具體內容，可以滿足各高等學校環保工程、環境生態工程、建筑環境與設備工程等本專業的實踐教學與建筑工程設計，及其科研創新。

二 . 性能指標
1. 鍵入開關電源：三相四線（或五線）制 AC380V±10% 50Hz 。

2. 辦公環境：工作溫度范圍包括 0℃ ～＋ 40℃ 、空氣濕度＜ 85% （ 25℃ ）。

3. 設備容積：＜ 3kVA 。

4. 外觀設計尺寸： 600mm×600mm×1800mm （控制箱）、 4400mm×800mm×2200mm （目標服務平臺）、 1100mm×700mm×1700mm （監控系統）。

5. 安全防護：具備漏工作電壓、泄露電流保護設備，安全性合乎國家行業標準。

6. 處理量： 110m3/h 、解決高效率：煙塵污泥負荷≥ 98% 、硫化氫氣體污泥負荷≥ 90% 。

三 . 產品優勢

1. 創新能力：服務平臺選用模塊化，經過閘閥轉換和構件搭裝，搭建多種多樣廢氣治理加工工藝，并緊密聯系工業生產實踐應用，可在很大程度上開拓學生們視線，有較強的創新能力。

2. 開放性：用戶可以在行業所提供的監控系統上進行空氣解決生產工藝設計、虛似控制模塊構建、控制參數改動、運作狀態監測和建立模型存盤等方面教學實踐活動與研究，具備數據可視化、可編輯的特征。

3. 理論性：服務平臺根據工程項目教學實踐活動總體目標設計方案，注重創新思維能力與實際操作能力的練習；選用開放式控制箱，電氣設備布線實用性強，學生們可以根據機器設備組成問題進行電氣連接接地和調節。

4. 安全系數：裝有獨立的開關電源控制箱系統，配有漏電保護開關和接地裝置標識，保證機器的用電安全知識。與此同時，配套設施有關的勞動保護用品，確保生活安全性。

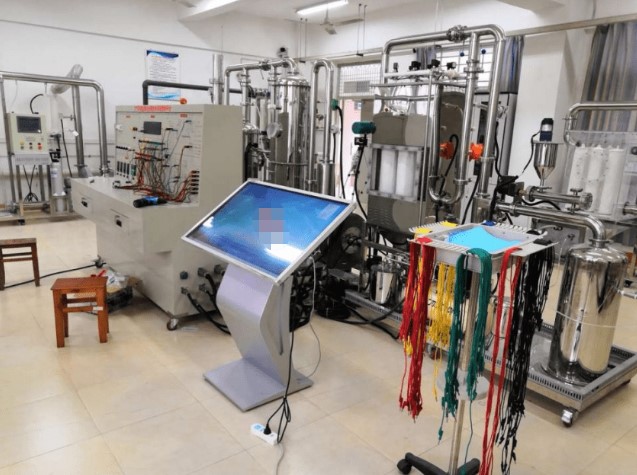

四 . 產品構造和構成

大氣環境監測與整治技術性實踐教學平臺主要是由煙氣產生系統、煙氣除灰系統、煙氣煙氣脫硫系統、電氣控制系統系統和煙氣檢測系統等五組成。

1. 煙氣產生系統：根據仿真模擬加熱爐開爐打火、原材料焚燒和煙氣所發生的全過程，來展示加熱爐的運轉特征和煙氣排出全過程，為系統里的污染物。主要是由加熱爐、氣動閥門加上設備、發塵設備及管道混合器等構成。

2. 煙氣除灰系統：選用腳踏式與過慮式除塵系統，對鍋爐煙道氣中的粉塵開展凈化處理解決。由除塵器、布袋式除塵器和煙塵回收設備構成。

3. 煙氣煙氣脫硫系統：選用化學吸收與物理吸附的辦法，對鍋爐煙道氣中的氣態污染物開展凈化處理解決。由濕試煙氣脫硫系統、廢氣處理設備和煙筒等構成。

4. 電氣控制系統系統：主要是由西門子系統 200SMART 系列產品服務器和模擬量輸入 plc 模塊構成，進行機器運行操縱及傳感器數據收集和測算。選用三菱 FR-D700 系列產品變頻器控制風機，從而達到綠色環保效果。與此同時，操縱系統其中包含機器設備保障措施如漏電保護開關、小型繼電器、隔離變壓儀等。

5. 煙氣檢測系統：通過各種線上傳感器技術，開展數據收集、數據傳輸、數據顯示和系統意見反饋，由上位機軟件工程項目對于整個系統開展監管、預警信息和確診，提升了系統掌控的穩定性。主要是由觸控一體機、鉑熱電阻、濕度傳感器、風速傳感器、溫度變送器、微差壓傳感器、粉塵傳感器、二氧化硫感應器、氮氧化合物感應器、氧氣傳感器、一氧化碳感應器、二氧化碳感應器、線上 pH 儀、物位儀、取樣槍、粉塵采樣器和皮托管等構成。

五 . 關鍵配備及主要參數

1. 實踐目標主要包括：

（ 1 ）不銹鋼鋼架 1 套：尺寸： 2200mm×800mm×1156 mm 和 2200mm×800mm×956mm 。原材料： 50×50mm 不銹鋼管件制做。功能：用于反應釜、驅動力零部件的固定不動和放置。

（ 2 ）不銹鋼板燒堿溶液儲水箱 1 套：尺寸： 250mm×200mm×430mm 。原材料： 1.5mm 不銹鋼板制制做。功能：用于對燒堿溶液儲水箱的補充。

（ 3 ）加熱爐系統 1 套：尺寸： φ306 mm×855mm 。原材料： 304 不銹鋼材質，薄厚 1.5mm 。功能：仿真模擬焚燒處理加熱爐，做為系統污染物。

（ 4 ）除塵器 1 套：尺寸： φ120 mm×750mm 。原材料： 304 不銹鋼材質，薄厚 1.5mm 。功能：清除 10μm 以上煙塵。

（ 5 ）布袋除塵器 1 套：尺寸： φ640 mm×460mm×1450mm 。原材料： 304 不銹鋼材質，薄厚 1.5mm 。功能：可凈化處理含 μm 或亞微米量級的灰塵微粒。

（ 6 ）凈化塔 1 套：尺寸： φ250 mm×1653mm 。原材料： 304 不銹鋼材質，薄厚 1.5mm 。功能：用于噴灑煙氣脫硫。

（ 7 ）廢氣處理設備 1 套：尺寸： φ300 mm×1618mm 。原材料： 304 不銹鋼材質，薄厚 1.5mm 。功能：用于充填填充料吸咐煙氣。

（ 8 ）消聲系統 1 套：尺寸： φ160 mm×500mm 。原材料： 304 不銹鋼材質。功能：用于減少風機聲音分貝。

（ 9 ）送塵系統 1 套：尺寸： φ45 mm×266mm 。原材料： 304 不銹鋼材質。功能：用于除塵設備系統的送塵。

（ 10 ）排塵系統 1 套：尺寸： φ63 mm×706mm 。原材料： 304 不銹鋼材質。功能：用于對除塵設備系統的排塵。

（ 11 ）煙筒 1 套：尺寸： φ114 mm×2100mm 。原材料： 304 不銹鋼材質，薄厚 1.5mm 。功能：用于煙氣的排出和廢氣檢測。

（ 12 ）離心風機 1 臺：雙極離心通風機，總流量： 320 ～ 560m3/h 。輸出功率： 1.5KW 。電源： AC380V, 功能：用于系統煙氣運輸

（ 13 ）離心水泵 1 臺：電源： AC380V 。總流量： 0 ～ 1.1 m3/h 。水泵揚程： 20 ～ 30m 。吸程： 6 ～ 8m 。功能：用于煙氣脫硫燒堿溶液的運輸。

（ 14 ）電感式空氣泵 1 臺：電源： AC220V 。輸出功率： 520W 。較大排風量： 450 L/min 。較大氣壓： 9kPa 。功能：用于加熱爐系統的煙氣運輸。

（ 15 ）電動蝶閥 1 臺：電源： AC220V 。輸出功率： 520W 。較大排風量： 450 L/min 。較大氣壓： 9kPa 。功能：用于加熱爐系統的煙氣電源： AC220V 。尺寸： DN50 。輸入信號： 4 ～ 20mA 。功能：用于系統管道流量控制。

（ 16 ）品質流量控制器 1 臺：物質： SO2 ?？偭髁浚?10 ～ 100SCCM 。輸出數據信號： 4 ～ 20mA 。功能：用于二氧化硫氣體的計算把控。

（ 17 ）電磁調速電機 3 臺： JSCC 系列，電源： AC220V 。振打電動機 1 臺：電源： AC380V 。輸出功率： 70W 。振速： 400N 。振次： 3000r/min 。

（ 18 ）控制面板蒸汽流量計 5 個： LZM 系列產品流量計

（ 19 ）感應器 1 套主要包括：濕度傳感器 2 套（環境溫度： 0 ～ 50℃ 。濕度范圍： 0 ～ 100%RH 。脈沖信號： 4 ～ 20mA 。）。鉑熱電阻 1 套： PT100 。液位傳感器 1 套：檢測范圍： -10 ～ 10KPa 。脈沖信號： 4 ～ 20mA 。差壓傳感器 3 套：檢測范圍： 0 ～ 3KPa 。脈沖信號： 4 ～ 20mA 。粉塵傳感器 1 套。二氧化硫感應器 2 套。氮氧化合物感應器 1 套。一氧化碳感應器 1 套。二氧化碳感應器 1 套。氧氣傳感器 1 套。

（ 20 ）物位儀 1 套：檢測范圍： 0.06 ～ 1m 。脈沖信號： 4 ～ 20mA 。

（ 21 ）風速風向儀： 1 套：檢測范圍： 0 ～ 20m/s 。脈沖信號： 4 ～ 20mA 。

（ 22 ）粉塵采樣器 1 套：電源： AC220V 。選用總流量： 5 ～ 35L/min 。按時設置： 0 ～ 99 分 59 秒。

2. 監管系統主要包括

（ 1 ）家用電器控制箱 1 臺：尺寸： 700mm×600mm×1800mm 。原材料：厚鋼板靜電粉末噴涂加工工藝。功能：完成與對象連接與控制及與計算機的通訊連接程序編寫功能。

（ 2 ） PLC 控制器 1 臺：西門子系統服務器 CPUSR40 。西門子模擬量 plc 模塊 4 個： EMAI04 。西門子模擬量總線隔離器 1 個： EMAM06

（ 3 ）三菱變頻器 1 臺： FR-D740-1.5K-CHT

（ 4 ）監控系統（觸控一體機） 1 臺：電源： AC220V 。規格型號尺寸： 42 寸液晶屏，用于統計數據表明。

（ 5 ）電腦監控軟件 1 套：包含系統生產流程演試，機器設備構造展現，資料顯示收集解決，機器運行操縱。

（ 6 ）智能變送器 1 個： SBWZP-01(0-200℃)

（ 7 ）歐式古典導線架 1 批：用于懸架和擺放實踐專用型連接導線，外觀設計尺寸為 530mm×430mm×1200mm ，配有五個橡膠輪，造型設計別具一格。

六 . 配套設施專用工具：

規定裝有取樣槍、畢托管、鋼絲網骨架切刀、米尺、扳子、斜口鉗、生膠帶、內六角扳手、油性記號筆、十字螺絲刀、一字螺絲刀、排插、數字萬用表、剝線鉗、斜嘴鉗、錫絲、電鉻鐵、烙鐵架、剪子、勞動保護用品等 1 套。

七 . 配套設施手機軟件



。
