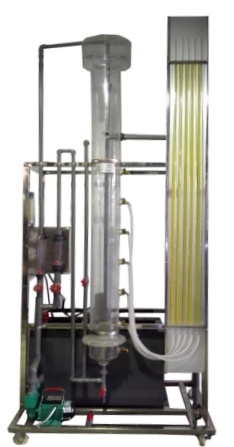

JG過濾與反沖洗實驗裝置 JGKY-502

設備特點 :

•  設備布局合理、美觀，結構清晰，整體感強。

•  本裝置配有氣水反洗系統，可有效清潔過濾柱及過濾層。

•  本裝置可分層取樣，通過對不同層次的水樣進行檢測，更直觀的了解濾層高度及不同濾層對過濾效果的影響。

實驗目的：

•  熟悉普通快濾池的過濾、反沖洗的工作過程。

•  加深對濾速、沖洗強度、濾層膨脹率、初濾水濁度的變化、沖洗強度與濾層膨脹率關系以及濾速與清潔濾層水壓頭損失關系的理解。

3、了解并掌握氣、水反沖洗法，以及由實驗確定最佳氣、水反沖洗強度與反沖洗時間的方法。

主要配置：

過濾柱、測壓板、空壓機、水泵、攪拌裝置（電機、調速器）、水箱、流量計、閥門管道、不銹鋼框架、控制屏。

技術參數：

1. 環境溫度：5℃～40℃，電源220V單相，功率1200W。

2. 有機玻璃濾柱：Φ150×2000mm，壁厚5mm，優質全透明有機玻璃材質，上設取樣口，配優質全銅閥門，帶刻度標尺，測壓管：Φ10mm，數量5根。

•  空壓機：功率 750W，排氣量36L/min，工作壓力0.4-0.8MPa。

•  攪拌電機，功率 60W，轉速0-200r/min，對配水箱污水進行均勻攪拌。

•  水泵：額定流量 1 m 3 / h ，揚程15m，功率370W。

•  配水箱：尺寸 840×400×500mm,優質PVC板。

7.流量測量與 調節 ：轉子流量計，氣體流量： 0.1-1 m 3 / h，反沖洗流量：0.1-1 m 3 / h，污水流量：25-250L/h?？刂破梁涂蚣芫鶠?04不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

8.外形尺寸：1000 × 900 × 2500mm，框架 為可移動式設計， 帶腳輪及禁錮腳 。
